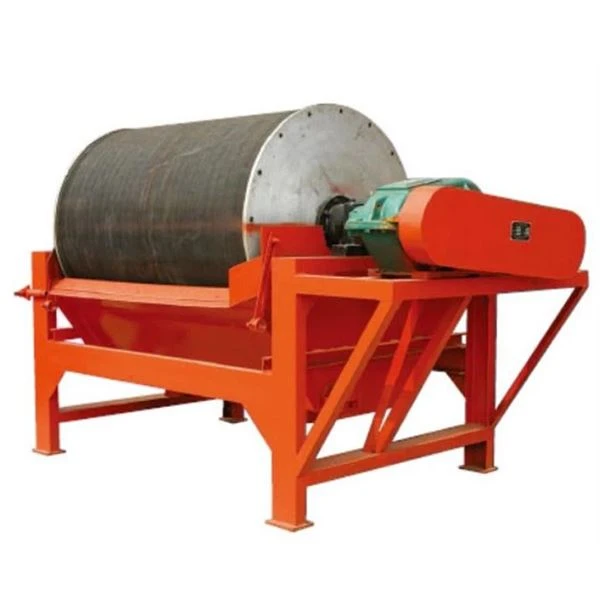

Descrizione del separatore magnetico a tamburo permanente
Il separatore magnetico a tamburo a magnete permanente della serie CTS (NB) è adatto per l'arricchimento a umido di particelle fini di minerali magnetici forti o per la rimozione di minerali magnetici forti misti da minerali non magnetici. Questa macchina può alimentare e scaricare continuamente il minerale, ha un'ampia profondità del campo magnetico, un ampio spazio di lavoro e un'elevata capacità di lavorazione.
Il principio è che quando il liquame entra nell'area del campo magnetico, i minerali altamente magnetici vengono adsorbiti sulla superficie del cilindro, i minerali debolmente magnetici e non magnetici vengono espulsi e scaricati, e i minerali altamente magnetici adsorbiti sulla superficie del cilindro il cilindro ruota con il cilindro e viene portato via. Dopo aver lasciato l'area del campo magnetico, far scorrere l'acqua nel serbatoio del concentrato per completare l'operazione di cernita.
Separatore magnetico a tamburo permanenteCaratteristiche
Lo stesso cilindro può essere equipaggiato con tre tipologie di serbatoi, ovvero serbatoio downstream (CTS), serbatoio controcorrente (CTN) e serbatoio semi-controcorrente (CTB), per adattarsi alle diverse esigenze di lavorazione dei minerali.
Il serbatoio a coflusso è adatto per la sgrossatura e la concentrazione di minerali con una dimensione delle particelle di 0.1-6mm.
Il serbatoio in controcorrente è adatto per la sgrossatura e lo spazzamento di minerali con una dimensione delle particelle di 0,1-0,6 mm, nonché per il recupero di materiali pesanti nell'industria della preparazione del carbone.
Il serbatoio a flusso semi-controcorrente è adatto per la sgrossatura e la concentrazione di minerali con una granulometria di 05-1 mm.
Separatore magnetico a tamburo permanenteParametri
| Modello | Diametro tamburo*lunghezza (mm) | Intensità di induzione magnetica superficiale mT | Potenza di calcolo | Potenza motore (Kw) | Frequenza di rotazione (giri/min) | Peso (kg) | |||
| Valore del centro geometrico del polo magnetico | media dell'area di scansione | Massima intensità di induzione magnetica | T/h | m3/h | |||||
| CTS-(NB)-46 | 400x600 | 120 | 130 | 160 | 1~3 | 5 | 1 | 45 | 600 |
| CTS-(NB)-66 | 600x600 | 120 | 145 | 170 | 5~10 | 16 | 1 | 40 | 750 |
| CTS-(NB)-69 | 600x900 | 120 | 145 | 170 | 8~15 | 24 | 1.1 | 40 | 830 |
| CTS-(NB)-612 | 600x1200 | 120 | 145 | 170 | 10~20 | 32 | 1.1 | 40 | 990 |
| CTS-(NB)-618 | 600x1800 | 120 | 145 | 170 | 15~30 | 48 | 2.2 | 40 | 1330 |
| CTS-(NB)-712 | 750x1200 | 120 | 155 | 180 | 15~30 | 48 | 2.2 | 35 | 1500 |
| CTS-(NB)-718 | 750x1800 | 120 | 155 | 180 | 20~45 | 72 | 3 | 35 | 2100 |
| CTS-(NB)-918 | 900x1800 | 148 | 165 | 190 | 25~55 | 90 | 3 | 28 | 2900 |
| CTS-(NB)-924 | 900x2400 | 148 | 165 | 190 | 35~70 | 110 | 4 | 28 | 3500 |
| CTS-(NB)-1018 | 1050x1800 | 148 | 165 | 190 | 40~75 | 120 | 4 | 22 | 4000 |
| CTS-(NB)-1021 | 1050x2100 | 148 | 165 | 190 | 45~88 | 140 | 5.5 | 22 | 4500 |
| CTS-(NB)-1021 | 1050x2100 | 160 | 240 | 280 | 45~88 | 140 | 5.5 | 22 | 4500 |
| CTS-(NB)-1024 | 1050x2400 | 148 | 165 | 190 | 52~100 | 160 | 5.5 | 22 | 5000 |
| CTS-(NB)-1024 | 1050x2400 | 160 | 240 | 280 | 52~100 | 160 | 5.5 | 22 | 5000 |
| CTS-(NB)-1030 | 1050x3000 | 160 | 240 | 280 | 65~125 | 200 | 7.5 | 22 | 6200 |
| CTS-(NB)-1218 | 1200x1800 | 148 | 165 | 190 | 47~90 | 140 | 5.5 | 19 | 5800 |
| CTS-(NB)-1218 | 1200x1800 | 160 | 240 | 280 | 47~90 | 140 | 5.5 | 19 | 5800 |
| CTS-(NB)-1224 | 1200x2400 | 148 | 165 | 190 | 82~120 | 192 | 7.5 | 19 | 6200 |
| CTS-(NB)-1224 | 1200x2400 | 160 | 240 | 300 | 82~120 | 192 | 7.5 | 19 | 6200 |
| CTS-(NB)-1230 | 1200x3000 | 148 | 165 | 190 | 80~150 | 240 | 7.5 | 19 | 7200 |
| CTS-(NB)-1230 | 1200x3000 | 160 | 240 | 280 | 80~150 | 240 | 7.5 | 19 | 7200 |
| CTS-(NB)-1530 | 1500x3000 | 180 | 240 | 300 | 90~170 | 270 | 11 | 14 | 8100 |
| CTS-(NB)-1540 | 1500x4000 | 180 | 240 | 300 | 115~220 | 350 | 11 | 14 | 9300 |
Servizio
1. Offriremo un progetto di separatore di ferro adatto in base al materiale e all'ambiente di lavoro come riferimento.
2. Possiamo eseguire il test gratuitamente per confermare l'effetto della separazione del ferro.
