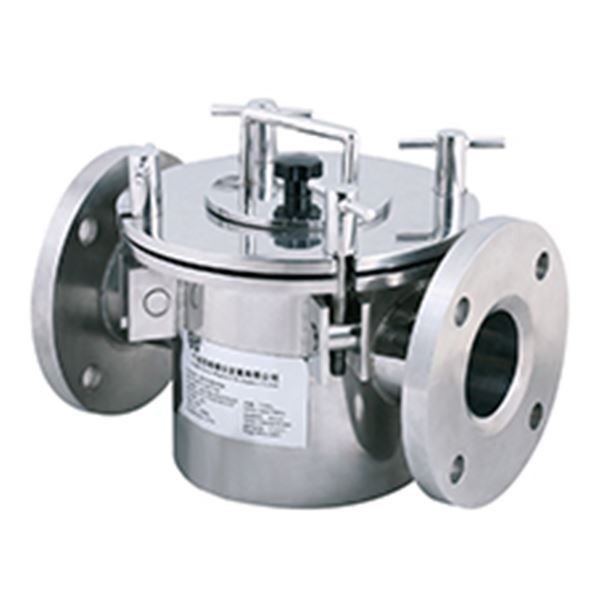

Trappole magnetiche per liquidi

Descrizione diTrappole magnetiche per liquidi

Le trappole magnetiche per liquidi, denominate anche filtri magnetici per liquidi, sono progettate per rimuovere la contaminazione da metalli ferrosi dalle linee di lavorazione e trasporto dei liquidi. Per fornire una protezione magnetica continua e affidabile nei fluidi non fibrosi, il design di questa trappola magnetica forza i liquidi attraverso una griglia di cartucce magnetiche strettamente distanziate, garantendo uno stretto contatto tra il prodotto e il campo magnetico. Forniscono una protezione affidabile contro la contaminazione da ferro da calpestio. Queste trappole magnetiche sono dotate di potenti magneti al neodimio ad alta energia e ad alta temperatura per catturare tipi impegnativi di detriti, come i frammenti di acciaio inossidabile della serie 300 temprati al lavoro. Preservano la purezza del prodotto rimuovendo piccoli contaminanti.

Trappola magnetica per liquidiTratti somatici

1. Molti stili diversi sono disponibili per materiali diversi.
2. La forza magnetica massima può raggiungere 12.000GS per lo stile N, 8000Gs per lo stile E.
3. Temperatura di esercizio standarda ≤ 80°C, la temperatura massima di esercizio può essere scelta da 80 a 350 a 350¡æ come la stessa con le barre magnetiche, se necessario.
4. La connessione può avvenire tramite ghiera, piastra di bulloni, flangia, testa irregolare, ecc.
5. L'acciaio inossidabile 304 o 316L è disponibile per il materiale del guscio
6. La configurazione magnetica correttamente progettata garantisce il massimo effetto magnetico senza ostacolare il flusso del liquido.

7. Il design a pressione o un altro requisito speciale può essere personalizzato.

Installazione e utilizzo di Magnetic Water Filtration Magnetic Trap:

La flangia di interfaccia del filtro magnetico liquido e la linea di uscita del liquame collegata al liquame dal filtro fluiscono uniformemente, dopo un periodo di tempo per determinare il ciclo di pulizia dopo la prova.

Pulire il coperchio prima della prima vite sulla vite di serraggio, rimuovere le parti del coperchio dell'involucro e quindi fuori dal magnete, l'adsorbimento sull'involucro delle impurità di ferro può cadere automaticamente. Dopo la pulizia, installare l'involucro nel cilindro, stringere la vite di serraggio e quindi inserire il coperchio della barra magnetica nell'involucro, che è possibile continuare a utilizzare.

Elenco delle specifiche della trappola liquida magnetica standard:

Articolo n.	Flangia/Connettore	Un	B	C	D	G	H	Bar Quantità
JL-159032 ·	DN32 ·	Ф159	230	80	Ф39	Ф110	Ф25	5
JL-159040 ·	DN40 ·	Ф159	230	80	Ф46	Ф110	Ф25	5
JL-159050 ·	DN50 ·	Ф159	230	80	Ф59	Ф110	Ф25	5
JL-219065 ·	DN65 ·	Ф219	300	100	Ф78	Ф150	Ф25	7
JL-219080 ·	DN80 ·	Ф219	300	100	Ф91	Ф150	Ф25	7
JL-219100 ·	DN100 ·	Ф219	300	100	Ф110	Ф150	Ф25	7
JL-273125 ·	DN125 ·	Ф273	330	100	Ф135	Ф200&Ф100	Ф25	10
JL-273150 ·	DN150 ·	Ф273	330	100	Ф161	Ф200&Ф100	Ф25	10
JL-325200 ·	DN200 ·	Ф325	360	114	Ф222	Ф250&Ф125	Ф25	13
JL-377250 ·	DN250 ·	Ф377	420	116	Ф276	Ф300&Ф160	Ф25	15
JL-426300 ·	DN300 ·	Ф426	460	118	Ф328	Ф340&Ф175	Ф25	17
JL-480350 ·	DN350 ·	Ф480	510	120	Ф381	Ф380&Ф200	Ф25	19
JL-630400 ·	DN400 ·	Ф630	700	135	Ф426		Ф25	21

È possibile scegliere l'articolo, in base alla flangia o alle dimensioni del connettore. Per qualsiasi richiesta personalizzata, si prega di contattare sales@greatmagtech.com per una risposta rapida e il disegno tecnico.

ApplicazioneArea diTrappola magnetica per liquidi

Le trappole magnetiche per liquidi sono spesso utilizzate in liquidi o liquami. Il progetto di seguito è riportato per uno dei nostri clienti giapponesi. Il separatore magnetico è utilizzato in liquami chimici, con il requisito di 100 C e 10000 gauss di superficie.

Come filtri magnetici avanzati, queste trappole di facile pulizia sono un filtro magnetico ideale per rimuovere la contaminazione ferrosa super fine da materiali di linee liquide, semiliquide o linee di trasporto dell'aria con alto contenuto di metallo ferroso. Poiché il design di facile pulizia può fornire una soluzione conveniente per la pulizia della contaminazione ferrosa alla rinfusa dal manicotto esterno, l'efficienza di lavoro può essere migliorata notevolmente.

Come selezionare i nostri prodotti

Vi preghiamo di comunicarci le informazioni necessarie di cui sopra per effettuare richieste. Se non sei in grado di offrire queste informazioni, non esitare a contattare il nostro ingegnere e a conoscerci l'ambiente di applicazione e le condizioni del materiale.
