Una vite allentata o un frammento di macchinario usurato possono scivolare nella vostra linea di prodotti e trasformarsi in un richiamo, un mixer danneggiato o un reclamo che non potete ritirare.
Una barra magnetica è uno dei modi più semplici per fermare questo fenomeno prima che accada. È uno strumento cilindrico - un magnete permanente e un nucleo magnetico, sigillato all'interno di un tubo di acciaio inossidabile - che si trova all'interno del flusso del prodotto ed estrae il metallo ferroso al passaggio del materiale. Nessuna potenza, nessuna parte in movimento, solo un magnete che fa il suo lavoro.
Se stai acquistando apparecchiature di separazione o le stai specificando per una nuova linea, ecco cosa devi effettivamente sapere su come funzionano le barre magnetiche e dove si adattano.
Cos'è un'asta magnetica?
Un'asta magnetica è un separatore cilindrico costruito per estrarre il metallo da un flusso di prodotto. All'interno, di solito troverai un magnete permanente - spesso al neodimio, sebbene anche ferrite e samario-cobalto siano opzioni - abbinati a un conduttore magnetico, il tutto sigillato all'interno di un tubo di acciaio inossidabile, spesso di grado 304 o 316.
La maggior parte delle aste non sono costituite da un unico magnete solido. Sono costituiti da dischi magnetici e dischi conduttori impilati alternativamente lungo il tubo, che concentra il campo magnetico in bande forti proprio sulla superficie - dove deve effettivamente afferrare il metallo.
Anche l'alloggiamento in acciaio inossidabile è importante. Impedisce al magnete di toccare direttamente il prodotto, resiste alla corrosione e resiste a ripetuti lavaggi.
La forza viene misurata in Gauss e le canne commerciali in genere vanno da circa 2.500 a 15.000 Gauss.
Come funziona un'asta magnetica?
Mentre il materiale si sposta, il campo magnetico dell'asta si estende e afferra qualsiasi cosa ferrosa: limatura di ferro, frammenti di acciaio, pezzi usurati di macchinari. Quelle particelle aderiscono alla superficie e rimangono lì, anche se altro materiale continua a scorrere oltre.
Tutto ciò che non-magnetico continua a muoversi, intatto. Questo è davvero l'intero meccanismo - niente motori, niente sensori, niente parti mobili. L'asta funziona passivamente per tutto il tempo in cui il materiale scorre
Alla fine, il metallo catturato deve staccarsi. Su molte canne, lo estrai e pulisci la superficie, oppure spingi l'accumulo verso un'estremità dove si rilascia con un solo movimento.
Cosa può (e non può) catturare un'asta magnetica?
Non tutti i pezzi di metallo nel flusso di prodotti reagiscono allo stesso modo a una barra magnetica. Ciò di cui è fatto decide se verrà catturato o meno - e la sua forma decide quanto facilmente.
Ciò che cattura
Un'asta magnetica cattura solo ciò che è effettivamente magnetico - principalmente ferro e acciaio, insieme a un elenco più breve di metalli come nichel e cobalto. L'alluminio, l'ottone, il rame e la maggior parte dell'acciaio inossidabile non-magnetico passano attraverso, intatti. Se il tuo problema di contaminazione coinvolge questi metalli, una barra magnetica non ti aiuterà.
Perché la forma è ancora importante
Anche tra i metalli ferrosi la forma cambia il risultato. Un pezzo di filo lungo e sottile o un truciolo frastagliato si impigliano facilmente, perché hanno molto bordo e superficie a cui il campo può aggrapparsi. Un cuscinetto a sfera piccolo e rotondo o un cubo compatto sono più difficili da afferrare - perché i bordi sono meno esposti e possono cadere prima che l'attrazione magnetica faccia presa.
Ecco perché due pezzi di metallo dello stesso peso possono comportarsi in modo completamente diverso vicino alla stessa asta. Una scheggia piatta potrebbe essere attirata da una breve distanza, mentre una pallina arrotondata deve praticamente toccare la superficie prima di attaccarsi.
Dove vengono utilizzate le aste magnetiche
Troverai barre magnetiche ovunque la contaminazione dei metalli possa rovinare un prodotto o distruggere la tua attrezzatura a valle:
• Cibo eBmedia: Cattura graffette, fili e parti di macchinari usurate prima che attivino un richiamo.
• Prodotti farmaceutici: Protegge le linee di polveri e compresse dove anche una traccia di metallo non supera i controlli di qualità.
• PlasticaPelaborazione: Mantiene i frammenti metallici lontani dagli estrusori, dove altrimenti masticherebbero costosi utensili.
• Prodotti chimici: Rimuove la contaminazione da polveri e granuli sfusi prima che raggiungano apparecchiature sensibili.
• Ceramica: Rimuove i granelli di ferro dall'argilla e dallo smalto, poiché anche tracce si presentano come macchie scure dopo la cottura.
• CarboneHandling ePowerGenerazione: Protegge i frantoi e i trasportatori dai metalli estranei nei flussi di materiale sfuso.
• BatteriaMmaterialePelaborazione: Seleziona le polveri grezze per rilevare la contaminazione da metalli prima che raggiungano la fase successiva.
Che tu gestisca una linea alimentare o un impianto di batterie, l'attrezzatura cambia - tramoggia, tubo o trasportatore - ma il lavoro rimane lo stesso.
Configurazioni di aste magnetiche
Una singola canna non è sempre la configurazione giusta. A seconda del flusso e del layout, le barre magnetiche vengono integrate in alcune configurazioni diverse:
• Asta magnetica: un'asta lasciata cadere in un tubo o in un piccolo scivolo, per installazioni in cui c'è solo un percorso di flusso da proteggere.

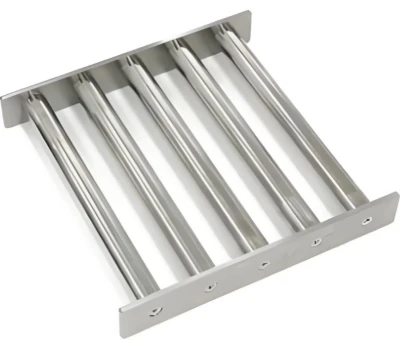

• Griglia magnetica: più aste disposte una accanto all'altra in un telaio, in modo che il materiale cada attraverso gli spazi tra loro; utilizzato per flussi di volume-più elevati.

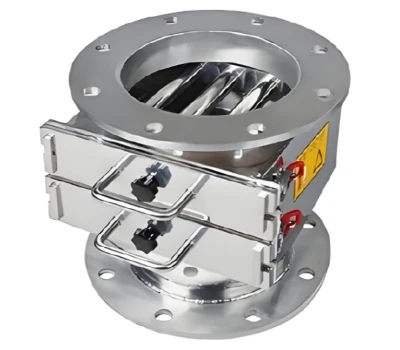

• Magnete per cassetti: aste alloggiate in un cassetto estraibile-, in modo da poter estrarre l'intera unità per la pulizia senza dover interrompere a lungo la linea.
Quale si adatta dipende da come si muove il materiale, non solo dalla forza del magnete.
Cosa influenza l'efficienza di cattura di una barra magnetica?
Una barra magnetica può essere molto resistente sulla carta e avere comunque prestazioni inferiori una volta installata. Alcuni fattori determinano la quantità effettivamente catturata:
Distanza dal flusso
Il campo magnetico è più forte proprio in superficie e diminuisce rapidamente. Una canna posizionata anche leggermente di lato manca molto di più di una posizionata direttamente nel flusso.
Portata
Il materiale che si muove troppo velocemente non trascorre abbastanza tempo vicino all'asta perché le particelle debolmente-attratte vengano attirate.
Dimensione e forma delle particelle
I frammenti piccoli e arrotondati sono più difficili da catturare rispetto a quelli grandi o frastagliati, per i motivi già spiegati in precedenza.
Spaziatura delle aste
In una griglia o in una rastrelliera, le aste posizionate troppo distanti lasciano degli spazi vuoti attraverso i quali il materiale può scivolare intatto.
La valutazione di Gauss è importante, ma è solo un pezzo. Un'asta ad alta resistenza-nel punto sbagliato lascia comunque passare la contaminazione.
Considerazioni sulla sicurezza quando si utilizza un'asta magnetica
Le barre magnetiche sono semplici da usare, ma il campo in sé non è qualcosa da trattare con disinvoltura - soprattutto con le versioni più forti e ad alto-Gauss.
Pericoli di schiacciamento e impatto
Un'asta potente può attirare verso di sé uno strumento allentato, un bullone o un altro magnete abbastanza velocemente da schiacciare un dito intrappolato nel mezzo. Tenere oggetti metallici e strumenti lontani dall'asta durante l'installazione o la pulizia.
Interferenza con l'elettronica
Il campo può influenzare pacemaker, altri dispositivi medici impiantati e apparecchiature sensibili come dischi rigidi o carte di credito. Chiunque abbia un pacemaker dovrebbe mantenere una distanza di sicurezza e ti consigliamo di tenere l'asta lontana dai supporti di memorizzazione magnetici.
Come scegliere l'asta magnetica giusta
La scelta dell'asta magnetica giusta si riduce a una manciata di domande pratiche sulla tua configurazione:
• Forza magnetica: abbina il valore Gauss al tuo livello di contaminazione; la polvere fine e il metallo pesante necessitano di una maggiore trazione rispetto a una passata di pulizia di base.
• Diametro e lunghezza: dimensionato per adattarsi alla tramoggia, al tubo o allo scivolo; i diametri più ampi coprono una portata maggiore, ma necessitano di spazio sufficiente per l'installazione.
• Grado materiale: inossidabile 304 per uso generale, 316 o 316L per una migliore resistenza alla corrosione.
• Valutazione della temperatura: Prima di ordinare, verificare la temperatura del processo rispetto al range nominale dello stelo.
• Stile finale: Filettata, liscia o svasata, a seconda di come l'asta si monta sull'attrezzatura esistente.
• Frequenza di pulizia: Un'asta difficile da rimuovere finisce per essere pulita meno spesso di quanto dovrebbe, quindi considera quanto sarà facile l'accesso.
Se non sei sicuro di quale combinazione si adatti alla tua linea, inviaci le tue specifiche e ti aiuteremo ad abbinare la canna giusta al lavoro.
Conclusione
Una barra magnetica è un'idea semplice che svolge un lavoro davvero importante. Ciò che distingue una buona configurazione da una mediocre non è il concetto. Sono i dettagli: la giusta robustezza per il tuo materiale, la giusta configurazione per il tuo flusso, la giusta custodia per il tuo ambiente. Se li fai bene, fa tranquillamente il suo lavoro per anni senza che nessuno ci pensi.
Domande frequenti
D: Qual è la differenza tra un'asta magnetica e un metal detector per rimuovere la contaminazione da metalli?
A: Un'asta magnetica rimuove fisicamente il metallo ferroso mentre il materiale gli scorre accanto. Un metal detector segnala solo ciò che c'è- compresi i metalli non-ferrosi che una canna non riesce a catturare- quindi di solito vorrai che entrambi lavorino insieme, non uno al posto dell'altro.
D: È possibile utilizzare un'asta magnetica con prodotti in acciaio inossidabile?
R: Dipende dal grado. La maggior parte dell'acciaio inossidabile della serie 300, come 304 o 316, non è magnetico, quindi passerà attraverso l'asta intatto. Alcuni gradi della serie 400 sono magnetici e rimangono intrappolati come qualsiasi altro frammento ferroso.
D: Da dove proviene solitamente la contaminazione da metalli in una linea di produzione?
R: Principalmente a causa dell'usura di - parti di macchinari, lame e dispositivi di fissaggio che si allentano o si erodono nel tempo. Il resto di solito arriva con le materie prime o l'imballaggio o con strumenti lasciati accidentalmente durante il processo.
D: Un'asta magnetica ha bisogno di elettricità per funzionare?
R: No. Un'asta magnetica standard scorre interamente grazie al magnete permanente al suo interno - non sono necessari alimentazione, cablaggio o controlli. Se aggiungi la pulizia automatizzata, come un tergicristallo pneumatico o motorizzato, quella parte avrà bisogno di energia.
D: Le aste magnetiche necessitano di qualche certificazione per uso alimentare o farmaceutico?
R: L'asta in sé non è certificata, ma puoi farla costruire per soddisfare i requisiti del tuo settore in - acciaio inossidabile-per uso alimentare, saldature lisce e struttura che supporti la conformità FDA o HACCP.
D: Cosa influenza il prezzo di un'asta magnetica?
R: Principalmente il grado del magnete, il grado dell'acciaio inossidabile e qualsiasi stile o dimensione di estremità personalizzata di cui hai bisogno. Acquistare direttamente da un produttore invece che da un rivenditore di solito costa anche meno.
