In molte linee di lavorazione, è fondamentale tenere lontana la contaminazione da metalli dal prodotto. Anche le piccole particelle metalliche possono influire sulla qualità, danneggiare le apparecchiature o creare rischi per la sicurezza. Ecco perché la separazione magnetica viene utilizzata in settori come quello alimentare, chimico e di movimentazione delle polveri.
Ma i metodi di pulizia manuale possono rallentare il processo. E dipendono troppo dalla coerenza degli operatori.
Se il tuo processo funziona ininterrottamente, hai bisogno di un modo più affidabile per rimuovere il metallo senza interrompere la produzione. È qui che entra in gioco il magnete pneumatico per cassetto. Offre un processo di pulizia più controllato e ripetibile, aiutandoti a gestire la contaminazione mantenendo le tue operazioni senza intoppi. Continua a leggere qui sotto.

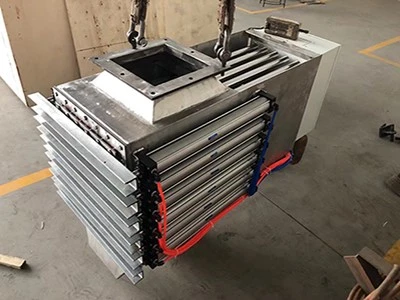

Cos'è un magnete a cassetto pneumatico?
Un magnete pneumatico per cassettoè un separatore magnetico industriale utilizzato per rimuovere la contaminazione di metalli ferrosi da polveri, granuli e persino alcuni liquidi. Di solito lo troverai installato in sistemi di flusso-a gravità o in linee di trasporto pneumatico pressurizzato in cui il materiale si muove attraverso un alloggiamento chiuso.
All'interno dell'unità, file di tubi magnetizzati sono disposte in sezioni in stile cassetto-. Durante il passaggio del materiale, questi tubi catturano le particelle metalliche. La differenza fondamentale è il modo in cui viene gestita la pulizia. Un sistema pneumatico utilizza cilindri pneumatici per spostare i tubi magnetici e rimuovere il metallo raccolto.
Ciò consente di rimuovere la contaminazione in modo più uniforme senza manipolazione manuale, soprattutto in ambienti di lavorazione continua.
Come funziona un magnete a cassetto pneumatico?
Un magnete pneumatico per cassetto funziona combinando la separazione magnetica con un sistema di pulizia-azionato ad aria. Mentre il materiale scorre attraverso l'alloggiamento, passa attorno a file di tubi magnetici ad alta-intensità disposti in posizioni sfalsate. Questa disposizione aumenta il contatto, aiutando a catturare più efficacemente i contaminanti ferrosi da polveri o materiali granulari.
Il processo è continuo. Il materiale scorre, il metallo viene catturato.
Quando è il momento di pulire, i cilindri pneumatici muovono i tubi magnetici attraverso le guarnizioni dei tergicristalli. Mentre i tubi passano, le guarnizioni rimuovono il metallo raccolto, permettendogli di allontanarsi dal campo magnetico.
Non è necessario interrompere la produzione o rimuovere i magneti manualmente. Dopo la pulizia, i tubi ritornano nella loro posizione di lavoro, pronti a continuare a separare i contaminanti con un'interruzione minima.
Componenti chiave di un magnete a cassetto pneumatico
Un magnete a cassetto pneumatico è costituito da diverse parti chiave che lavorano insieme per separare e rimuovere la contaminazione metallica. Ogni componente ha un ruolo chiaro nel mantenere il sistema stabile e facile da usare.
Tubi magnetici
Questi sono il cuore del sistema. I tubi generano un forte campo magnetico che attrae e trattiene le particelle ferrose mentre il materiale scorre attraverso. La loro disposizione influisce sulla capacità di catturare i contaminanti.
Alloggiamento del cassetto
L'alloggiamento mantiene i tubi magnetici in posizione e guida il flusso del materiale. Solitamente è progettato per gestire polveri o granuli senza bloccare o rallentare il processo. Un buon design dell'alloggiamento aiuta a mantenere un funzionamento regolare.
Cilindri pneumatici
I cilindri pneumatici forniscono il movimento necessario per la pulizia. Spingono e tirano i tubi magnetici durante il ciclo di pulizia. Questo sostituisce la movimentazione manuale.
Guarnizioni dei tergicristalli
Le guarnizioni raschianti vengono utilizzate durante la pulizia. Mentre i tubi magnetici si muovono attraverso di essi, rimuovono il metallo raccolto dalla superficie.
Ciò consente ai contaminanti di cadere facilmente.
Sistema di controllo
Il sistema di controllo gestisce i tempi e la sequenza del movimento pneumatico. Garantisce che il ciclo di pulizia venga eseguito in modo coerente e ripetibile.
Ottieni prestazioni più prevedibili con meno sforzo manuale.
Vantaggi dei magneti a cassetto pneumatici
Un magnete a cassetto pneumatico è progettato per migliorare sia l'efficienza che la coerenza del processo. Invece di fare affidamento sulla pulizia manuale, ottieni un sistema che funziona in modo più controllato.
Lavoro manuale ridotto
Non è necessario rimuovere manualmente i tubi magnetici. Il sistema pneumatico gestisce il ciclo di pulizia, riducendo lo sforzo fisico e il coinvolgimento dell'operatore.
Ciò riduce anche la possibilità di errore umano.
Funzionamento continuo
La pulizia può essere eseguita senza interrompere l'intero processo. Questo è importante se la tua linea funziona ininterrottamente o gestisce grandi volumi di materiale. Meno tempi di inattività significano una migliore produttività.
Pulizia più uniforme
Poiché il ciclo di pulizia segue una sequenza prestabilita, i risultati sono più coerenti. Evitate la variazione che spesso deriva dalla movimentazione manuale.
La coerenza aiuta a mantenere la qualità del prodotto.
Migliore igiene e sicurezza
In settori come quello alimentare o farmaceutico, è importante ridurre il contatto diretto. Un sistema pneumatico aiuta a mantenere il processo più pulito e controllato.
Riduce inoltre l'esposizione alla polvere o alla contaminazione.
Adatto per applicazioni-a volume elevato
Se il tuo processo prevede portate elevate o pulizie frequenti, un magnete a cassetto pneumatico può gestirlo in modo più efficiente. È costruito per supportare operazioni ripetibili per lunghi periodi.
Magneti a cassetto pneumatici o manuali
|
Fattore |
Magnete a cassetto pneumatico |
Magnete per cassetto manuale |
|
Metodo di pulizia |
Pulizia automatica tramite cilindri pneumatici e guarnizioni raschianti |
Rimozione e pulizia manuale dei tubi magnetici |
|
Fabbisogno di lavoro |
Coinvolgimento dell'operatore basso e minimo |
Elevata, a seconda della movimentazione manuale |
|
Tempi di inattività della produzione |
È richiesta un'interruzione minima o nulla |
Richiede l'interruzione del processo per la pulizia |
|
Consistenza della pulizia |
Stabile e ripetibile |
Varia a seconda dell'operatore |
|
Efficienza |
Più alto, adatto al funzionamento continuo |
Più basso, migliore per processi piccoli o batch |
|
Sicurezza |
Contatto ridotto con materiali e contaminanti |
La manipolazione diretta aumenta il rischio di esposizione |
|
Livello di igiene |
Migliore controllo, adatto per il settore alimentare e farmaceutico |
Maggiore rischio di contaminazione durante la pulizia |
|
Manutenzione |
Richiede la manutenzione dell'impianto pneumatico |
Struttura più semplice, meno manutenzione tecnica |
|
Costo iniziale |
Investimento iniziale più elevato |
Costo iniziale inferiore |
Applicazioni dei magneti a cassetto pneumatici in diversi settori
I magneti pneumatici per cassetti vengono utilizzati nelle industrie in cui la contaminazione dei metalli deve essere controllata senza rallentare la produzione.
Trasformazione alimentare
Nella produzione alimentare, anche le piccole particelle metalliche possono causare seri problemi. È possibile installare magneti pneumatici per cassetti nelle linee di farina, zucchero o spezie per rimuovere la contaminazione prima del confezionamento.
La separazione pulita è importante qui. Lo stesso vale per l'igiene.
Industria farmaceutica
La produzione farmaceutica richiede un rigoroso controllo della contaminazione. I sistemi pneumatici aiutano a ridurre il contatto manuale e a mantenere il processo più coerente.
Questo è importante quando si lavora con polveri o ingredienti pregiati.
Elaborazione chimica
Negli impianti chimici, i materiali spesso si muovono alla rinfusa e a portate elevate. Un magnete pneumatico a cassetto può gestirlo senza arresti frequenti. Aiuta a proteggere sia il prodotto che le apparecchiature a valle.
Plastica e Riciclo
I pellet di plastica e i materiali riciclati possono contenere frammenti metallici provenienti da processi a monte. È possibile utilizzare magneti pneumatici per cassetti per rimuovere queste particelle prima dell'ulteriore lavorazione.
Ciò aiuta a prevenire danni a macchine come gli estrusori.
Grano e macinazione
Nella movimentazione e nella macinazione dei cereali, la contaminazione da metalli può derivare dal trasporto o dallo stoccaggio. L'installazione di un magnete pneumatico nel cassetto aiuta a catturare queste particelle in anticipo. Aggiunge un altro livello di protezione prima dell'elaborazione finale.
Come scegliere il magnete pneumatico per cassetto giusto per la tua applicazione
Scegliere il magnete pneumatico per cassetto giusto significa comprendere il processo. Non solo l'attrezzatura.
Tipo materiale
Inizia con ciò che stai elaborando. Polveri, granuli e pellet si comportano diversamente quando scorrono. Le polveri fini potrebbero richiedere una cattura magnetica più forte e una sigillatura più stretta per evitare perdite. Il tuo materiale decide come dovrebbe essere progettato il sistema.
Portata
La portata influisce sulla quantità di materiale che passa attraverso l'unità in un dato momento. Se il flusso è troppo veloce, le particelle metalliche potrebbero non essere catturate in modo efficace. Hai bisogno di un design che corrisponda alla tua velocità di produzione.
Dimensione delle particelle e umidità
Piccole particelle e livelli elevati di umidità possono modificare il modo in cui il materiale si muove attraverso il sistema. Intorno ai tubi magnetici possono accumularsi materiali appiccicosi o umidi.
Ciò può influire sull'efficienza della separazione se non considerato tempestivamente.
Posizione di installazione
Il punto in cui installi il magnete è importante. Può essere posizionato in flusso verticale a gravità o all'interno di una linea di trasporto pneumatico. La posizione dovrebbe consentire un flusso regolare e un facile accesso per la pulizia. Un buon posizionamento migliora le prestazioni.
Frequenza di pulizia
Pensa a quanto spesso è necessaria la pulizia. Se i livelli di contaminazione sono elevati, potrebbero essere necessari cicli di pulizia più frequenti. Un sistema pneumatico aiuta, ma il design deve comunque adattarsi al carico di lavoro. Un sistema ben-abbinato riduce le interruzioni.
Requisiti di forza magnetica
Applicazioni diverse richiedono forze magnetiche diverse. I magneti ad alta-intensità vengono spesso utilizzati per materiali fini o critici. Scegliere il livello giusto aiuta a catturare i contaminanti senza influenzare il flusso.
Considerazioni sulla manutenzione e sulla pulizia
Mantenere un magnete a cassetto pneumatico in buone condizioni aiuta a mantenere una separazione stabile nel tempo. Una semplice routine può prevenire la maggior parte dei problemi di prestazioni.
Controlli regolari di pulizia
Anche con la pulizia automatica, dovresti comunque controllare la capacità del sistema di rimuovere il metallo raccolto. Se iniziano a comparire accumuli sui tubi, potrebbe essere necessario regolare la frequenza di pulizia.
Non dare per scontato che il sistema funzioni sempre perfettamente.
Ispezione del sistema pneumatico
Il sistema ad aria controlla il movimento dei tubi magnetici. È necessario controllare regolarmente i cilindri, l'alimentazione dell'aria e i collegamenti. Qualsiasi ritardo o movimento irregolare può influenzare il ciclo di pulizia.
Condizioni della guarnizione e del tergicristallo
Le guarnizioni dei tergicristalli svolgono un ruolo chiave durante la pulizia. Se si usurano o perdono contatto, il metallo potrebbe non essere rimosso completamente dai tubi.
La sostituzione tempestiva delle guarnizioni usurate contribuisce a mantenere l'efficienza del sistema.
Monitoraggio delle prestazioni
Osservare i cambiamenti nell'efficienza della separazione. Se noti più metallo nel prodotto finale, potrebbe essere un segno che è necessaria una manutenzione. Piccoli cambiamenti possono indicare problemi più grandi.
Mantenere il sistema pulito
Polvere e residui possono influenzare sia il flusso d'aria che il movimento meccanico. Mantenere puliti l'alloggiamento e l'area circostante favorisce un funzionamento stabile a lungo termine.
Errori comuni quando si utilizzano i magneti per cassetti
Anche un magnete per cassetto ben-progettato può avere prestazioni inferiori se non viene utilizzato correttamente. La maggior parte dei problemi deriva dalla configurazione o dal funzionamento, non dall'apparecchiatura stessa.
Posizione di installazione errata
Il posizionamento conta più di quanto molte persone si aspettino. Se il magnete viene installato in un punto in cui il flusso del materiale non è uniforme o è troppo veloce, le particelle metalliche potrebbero attraversarlo senza essere catturate. Una posizione inadeguata riduce l’efficienza fin dall’inizio.
Non pulire abbastanza spesso
Se gli intervalli di pulizia sono troppo lunghi, gli accumuli di metallo possono bloccare il campo magnetico. Ciò riduce la capacità di catturare nuovi contaminanti. La pulizia regolare mantiene le prestazioni stabili.
Sovraccarico del flusso di materiale
Quando passa troppo materiale contemporaneamente, il tempo di contatto con i tubi magnetici diminuisce. Ciò rende più difficile per il sistema catturare le particelle fini. La portata deve corrispondere al design dell'unità.
Ignorare l'usura delle guarnizioni e dei tergicristalli
Guarnizioni usurate o spazzole danneggiate possono compromettere il processo di pulizia. Se il metallo non viene rimosso correttamente durante la pulizia, può rimanere sui tubi e ridurne l'efficacia.
Usare la forza magnetica sbagliata
Non tutte le applicazioni necessitano della stessa intensità magnetica. Se la concentrazione è troppo bassa, le particelle piccole potrebbero non essere catturate. Se è troppo alto, il flusso del materiale potrebbe risentirne.
La chiave è abbinare la resistenza al materiale.
Domande frequenti
D: Come fai a sapere se il tuo sistema necessita di automazione anziché di pulizia manuale?
R: Se il processo è continuo o richiede una pulizia frequente, un sistema pneumatico è solitamente più efficiente. Riduce i tempi di inattività e mantiene le prestazioni più costanti.
D: È possibile integrare i magneti pneumatici per cassetti nelle linee di produzione esistenti?
R: Nella maggior parte dei casi sì. Possono essere installati in tubazioni esistenti o sistemi a gravità, ma è necessario verificare lo spazio, le dimensioni della connessione e le condizioni del flusso d'aria.
D: Qual è la durata tipica di un magnete a cassetto pneumatico?
R: La struttura principale può durare molti anni. Tuttavia, parti come guarnizioni, cilindri e componenti mobili potrebbero richiedere una sostituzione regolare a seconda dell'utilizzo.
D: I magneti pneumatici per cassetti richiedono una fornitura d'aria costante?
R: Sì. Il sistema si basa sull'aria compressa per azionare il meccanismo di pulizia. Una fornitura d'aria stabile è importante per prestazioni costanti.
D: Cosa succede se il flusso d'aria o la pressione sono instabili?
R: Se la fornitura d'aria non è stabile, il ciclo di pulizia potrebbe non funzionare come previsto. Ciò può portare a una pulizia incompleta o a prestazioni incoerenti. Una fonte d'aria costante è importante per un funzionamento affidabile.
D: È possibile personalizzare i magneti per cassetti pneumatici per applicazioni specifiche?
R: Sì. I magneti per cassetti pneumatici sono spesso personalizzati per adattarsi alle diverse condizioni di processo. Ciò può includere dimensioni, numero di tubi magnetici, design dell'alloggiamento e configurazione di pulizia. Un modello standard non sempre si adatta a tutti i sistemi.
D: La forza magnetica può essere personalizzata?
R: Sì. Applicazioni diverse richiedono intensità magnetiche diverse. Per polveri fini o controlli rigorosi della contaminazione, possono essere utilizzati livelli di Gauss più elevati. L’obiettivo è abbinare la forza al comportamento del materiale.
Conclusione
Un magnete pneumatico per cassetto non serve solo a rimuovere il metallo. Si tratta di mantenere il processo stabile, pulito e coerente nel tempo. Quando il tuo sistema funziona continuamente, piccoli dettagli come il metodo di pulizia e il flusso del materiale iniziano ad avere più importanza.
Se adatti il magnete alle tue condizioni effettive-tipo di materiale, portata e configurazione di installazione-puoi evitare molti problemi comuni prima che si manifestino.
Non esiste una soluzione-taglia{1}}adatta a-tutti. Ed è proprio lì che spesso accadono gli errori.
AGrande Magtech, sono disponibili diversi modelli di magneti per cassetti pneumatici adatti a una vasta gamma di processi industriali. Se la tua applicazione ha requisiti specifici, come spazio limitato, polveri sottili o standard igienici più elevati, è possibile sviluppare opzioni personalizzate per adattarsi meglio al tuo sistema.
Una soluzione ben-abbinata è solitamente più semplice da eseguire e da mantenere a lungo termine.
